Cosa rende i materiali ausiliari fondamentali per i sistemi di tubazioni?

Nei sistemi di tubazioni industriali, il Serie di materiali ausiliari non sono accessori opzionali ma componenti fondamentali che garantiscono l'integrità della tenuta del sistema, la stabilità e l'affidabilità a lungo termine. Dalle guarnizioni delle flange e dai connettori flessibili alle fascette per tubi, agli ugelli e ai raccordi meccanici, questi materiali ausiliari incidono direttamente sulla capacità di carico della tubazione, sulla compatibilità dei fluidi e sui cicli di manutenzione. Secondo i dati della pratica ingegneristica, circa l'80% degli incidenti dovuti a perdite nelle tubazioni derivano da una scelta impropria dei materiali ausiliari o da un'installazione errata , piuttosto che difetti nel materiale stesso delle tubazioni principali. Pertanto, la configurazione scientifica della serie di materiali ausiliari è il passo principale per garantire il funzionamento sicuro dei sistemi di tubazioni industriali nei processi chimici, nel trattamento delle acque, nella produzione farmaceutica e nelle applicazioni correlate.

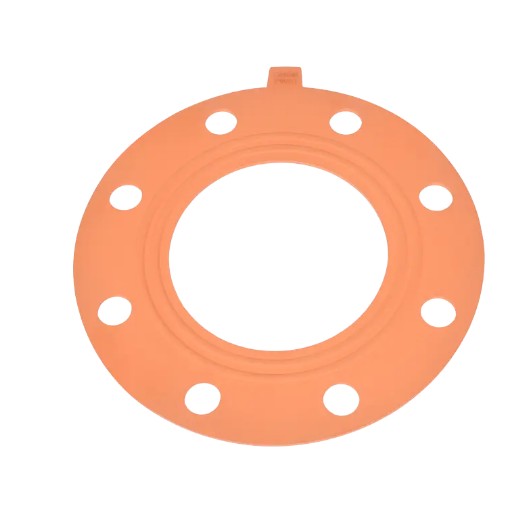

Serie di guarnizioni per flangia: la prima linea di difesa per i sistemi di tenuta

Le guarnizioni delle flange sono elementi di tenuta critici sui giunti delle tubazioni che impediscono la fuoriuscita dei fluidi. A seconda della composizione del materiale e delle condizioni operative, i tipi comuni di guarnizioni per flangia includono EPDM (monomero di etilene propilene diene), FPM (gomma fluorurata) e guarnizioni composite EPDMPTFE, ciascuna adatta a diversi intervalli di temperatura e ambienti chimici.

Confronto delle prestazioni dei principali materiali per guarnizioni

Sistema di specifiche ed elementi essenziali di selezione

Il sistema di specifiche delle guarnizioni della flangia segue gli standard del diametro nominale (DN), con specifiche comuni incluse DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , coprendo molteplici applicazioni dalla bassa all'alta pressione. La selezione dovrebbe concentrarsi sulle seguenti tre dimensioni:

• Compatibilità multimediale: Quando si trasportano acidi o alcali forti, sono preferibili le guarnizioni composite in PTFE; per i sistemi idrici standard, è possibile utilizzare guarnizioni EPDM per ridurre i costi.
• Corrispondenza di temperatura e pressione: Quando la temperatura di esercizio supera i 150°C o la pressione supera PN16, è necessario selezionare guarnizioni metalliche in FPM o a spirale per prevenire l'invecchiamento e la rottura della gomma.
• Configurazione della faccia della flangia: Le flange a faccia rialzata (RF) sono adatte alle guarnizioni piatte, mentre le flange maschio e femmina (MFM) richiedono guarnizioni ad anello di posizionamento per evitare disallineamenti di installazione.

Serie di connettori flessibili: componenti chiave per l'assorbimento delle vibrazioni e dello spostamento termico

Tra le apparecchiature della pompa e i sistemi di tubazioni, i connettori flessibili svolgono la funzione fondamentale di assorbire le vibrazioni meccaniche e compensare l'espansione e la contrazione termica. I connettori flessibili flangiati in PPH (polipropilene omopolimero), con la loro eccellente resistenza chimica, sono diventati configurazioni standard per i sistemi di tubazioni chimiche.

Differenze applicative tra connettori flessibili concentrici ed eccentrici

I connettori flessibili flangiati concentrici sono adatti per collegamenti in linea retta di diametri di tubi identici, assorbendo efficacemente spostamento assiale di 10-15 mm . I connettori flessibili flangiati con riduttore eccentrico, invece, vengono utilizzati per transizioni tra diversi diametri di tubo, con specifiche comuni come D40×32, D50×32, D50×40, D63×32, D63×40 , mantenendo la funzionalità di buffering flessibile e ottenendo al tempo stesso transizioni di diametro.

Vantaggi tecnici dei connettori flessibili PPH

• Resistenza alla corrosione chimica: Il materiale PPH può resistere alla maggior parte dei mezzi chimici in un intervallo di pH compreso tra 1 e 14, adatto per decapaggio, galvanica, trattamento delle acque reflue e altri ambienti altamente corrosivi.
• Prestazioni di temperatura: Temperatura operativa continua fino a 100°C, con tolleranza a breve termine fino a 110°C, per soddisfare i requisiti generali di trasporto di fluidi caldi industriali.
• Resistenza meccanica: Resistenza alla trazione di 25 MPa e resistenza allo snervamento di 22 MPa, garantendo l'assenza di rotture o deformazioni durante test idrostatici a 1,5 volte la pressione nominale.
• Durata utile: In condizioni operative standard, i connettori flessibili PPH sono progettati per una durata operativa superiore a 50 anni, riducendo significativamente la frequenza di manutenzione del sistema.

Serie di fascette per tubi e raccordi meccanici: supporto fondamentale per il fissaggio delle tubazioni e la manutenzione delle apparecchiature

Le fascette stringitubo sono elementi di fissaggio indispensabili nell'installazione delle tubazioni, poiché servono a limitare lo spostamento della tubazione, distribuire uniformemente le forze di supporto e prevenire l'oscillazione della tubazione causata dall'impatto del fluido. Le fascette per tubi in PPH condividono la stessa resistenza chimica del corpo della tubazione stessa, evitando i problemi di corrosione elettrochimica comunemente riscontrati con le fascette metalliche.

Specifiche del morsetto per tubi e capacità di carico

La serie di fascette per tubi copre l'intera gamma di diametri da Da DN15 (D20) a DN50 (D63) , con strutture a scatto o a serraggio. Prendendo come esempio il morsetto per tubi DN32, la sua capacità di carico standard non è inferiore a 500N , in grado di resistere alle forze di impatto dinamico generate quando la velocità del flusso del fluido interno raggiunge 4,5 m/s. Negli scenari di installazione parallela di tubazioni multistrato, si consiglia una strategia di disposizione a strati, mantenendo la spaziatura tra gli strati ≥150 mm per facilitare le operazioni di manutenzione.

Valore funzionale dei raccordi meccanici

Le maniglie e i raccordi della serie di cerniere vengono utilizzati principalmente per i meccanismi di apertura sugli involucri delle apparecchiature e sui coperchi delle porte di ispezione. Le cerniere per carichi pesanti, realizzate in PP rinforzato con fibra di vetro, offrono una capacità di carico di una singola unità di 80-120 kg , adatto per applicazioni frequentemente aperte/chiuse come grandi apparecchiature di filtrazione e pozzetti di reattori. Le cerniere piccole sono adatte per scenari con carichi leggeri come scatole di strumenti e armadi di controllo, con spaziatura standard dei fori di montaggio di 25 mm×40 mm , compatibile con le dimensioni standard dei ritagli in lamiera.

Serie di ugelli a spirale: elementi fondamentali per un trasferimento e una distribuzione di massa efficienti

Gli ugelli a spirale trasformano il liquido in spruzzi a cono cavo o a cono solido attraverso un'esclusiva struttura di guida del flusso a spirale, ampiamente utilizzata nei sistemi di lavaggio, raffreddamento, sprinkler antincendio e torri di reazione chimica del gas. La loro caratteristica più notevole è eccezionale capacità anti-intasamento , con diametri di passaggio del flusso fino a 3 volte il diametro di uscita dell'ugello, che li rendono adatti per sistemi di circolazione d'acqua contenenti particelle in sospensione.

Sistema di parametri tecnici per ugelli a spirale

Corrispondenza del materiale dell'ugello e delle condizioni operative

I corpi degli ugelli a spirale sono generalmente realizzati in PPH o polipropilene rinforzato con fibra di vetro, con inserti in ceramica o acciaio inossidabile 316L per il nucleo dell'ugello. Nei sistemi di desolforazione dei gas di combustione (FGD), dove raggiunge il contenuto solido dei liquami 15%-20% , devono essere selezionati ugelli a spirale a diametro non ridotto a portata totale, garantendo un diametro minimo di passaggio ≥ 15 mm. Nei sistemi ad acqua ultrapura per semiconduttori, sono necessari ugelli in PTFE per garantire che il contenuto di ioni estraibili rimanga al di sotto 0,1 ppb .

Serie di raccordi colorati: soluzioni pratiche per la gestione dell'identificazione e la visualizzazione del sistema

I raccordi colorati utilizzano colori diversi per distinguere i tipi di fluidi o i flussi di processo, fungendo da mezzo efficace per migliorare l'efficienza della gestione del sistema di tubazioni. Nelle grandi installazioni industriali, la codifica a colori standardizzata può ridurre i tempi di risposta alla manutenzione 30%-40% e ridurre significativamente i rischi di operazioni errate.

Standard di codifica dei colori industriali consigliati

• Verde: Acqua di raffreddamento di processo, sistemi di circolazione dell'acqua
• Blu: Aria compressa, sistemi di aria strumentale
• Giallo: Condutture per il trasporto di prodotti chimici, acidi e alcali
• Rosso: Acqua antincendio, sistemi a vapore ad alta temperatura
• Grigio/Nero: Sistemi di drenaggio e trattamento gas di scarico
• Bianco/Trasparente: Acqua ultrapura, mezzi per uso alimentare

Il materiale di base dei raccordi colorati rimane il PPH standard, con i colori incorporati nello strato superficiale attraverso processi di coestrusione o stampaggio a iniezione, tipicamente ad uno spessore di 0,5-1,0 mm , senza compromettere la robustezza del corpo del raccordo o la resistenza chimica. Va notato che nelle aree con forte esposizione ai raggi UV esterni, è necessario selezionare masterbatch colorati stabilizzati ai raggi UV per prevenire lo sbiadimento del colore che potrebbe compromettere l'efficacia dell'identificazione.

Strategia di integrazione e selezione del sistema

La selezione di Serie di materiali ausiliari non devono essere condotti in modo isolato ma progettati in coordinamento con il sistema di tubazioni principale. Le seguenti sono strategie di selezione comprovate dalla pratica ingegneristica:

Metodo di analisi del costo totale del ciclo di vita

Quando si confrontano soluzioni di materiali ausiliari, l’attenzione non dovrebbe essere limitata ai soli costi di approvvigionamento iniziali; dovrebbe essere calcolato il costo totale del ciclo di vita (LCC). Prendendo come esempio le tubazioni chimiche DN50, sebbene il costo iniziale delle guarnizioni composite in EPDM PTFE sia approssimativo 40% in più rispetto alle guarnizioni standard in EPDM, in condizioni operative altamente corrosive, il loro ciclo di sostituzione si estende da 6 mesi a oltre 3 anni, riducendo i costi di manutenzione complessiva di oltre 60% .

Verifica della matrice di compatibilità

Stabilire una matrice di compatibilità supporto-materiale è un passo fondamentale per evitare errori di selezione. Ad esempio, quando si trasporta candeggina contenente cloro (concentrazione di ipoclorito di sodio >10%), le guarnizioni in EPDM subiscono un rapido invecchiamento e fessurazione, richiedendo invece materiali in PTFE o FPM. Nei sistemi di acqua calda a temperature superiori a 80°C, il tasso di deformazione fissa della compressione dell'FPM (<15%) è significativamente superiore all'EPDM (>25%), garantendo affidabilità di tenuta a lungo termine.

Standardizzazione e ottimizzazione dell'inventario

Si consiglia di standardizzare le specifiche dei materiali ausiliari su quattro diametri di base: DN15, DN25, DN50, DN100 —coprendo oltre l'80% degli scenari applicativi. Riducendo la varietà delle specifiche, è possibile ridurre i costi di inventario dei pezzi di ricambio 35%-50% , riducendo al contempo i tempi di mobilitazione del materiale durante le riparazioni di emergenza. Per esigenze fuori standard in condizioni operative particolari, si consiglia di riservare a 10%-15% rapporto di personalizzazione per garantire flessibilità nella progettazione del sistema.
