Raccordo per tubi in plastica: come scegliere materiali, guarnizioni e valori di pressione

Una squadra di addetti alla chiusura di un impianto chimico aveva ancora un lavoro da fare prima del riavvio: sostituire una guarnizione che perdeva su una valvola dodici metri all'interno di una linea PPH completamente saldata. Tagliare il tubo significava una nuova bobina, una nuova saldatura, un'attesa di raffreddamento e un secondo test di pressione, quattro ore in più secondo un programma che non ne sprecava. Un raccordo per tubo di plastica all'ingresso della valvola avrebbe trasformato quel lavoro in un'operazione di dieci minuti con una singola chiave a nastro.

Questo è il caso pratico di un sindacato, ed è per questo che le specifiche contano più del prezzo unitario. La scelta di un raccordo per tubi in plastica si riduce a cinque decisioni: un materiale del corpo che corrisponda al tubo, una classe di pressione che corrisponda al sistema, un elastomero di tenuta che sopravviva al mezzo, una connessione terminale che corrisponda al modo in cui verrà realizzato il giunto e uno stile di raccordo che si adatti allo spazio. Sbagli uno e potresti perdere all'avvio o perdere la funzionalità per cui hai pagato.

Che cos'è un raccordo per tubi in plastica e quando batte un giunto

Un raccordo è un raccordo in tre parti: due corpi terminali uniti permanentemente al tubo mediante fusione a caldo, saldatura di testa o filettatura, e un dado centrale che unisce le due facce contro una guarnizione. Quella guarnizione, solitamente un O-ring, a volte una guarnizione piatta o un anello rivestito in PTFE, si trova in una scanalatura su una faccia accoppiata. Allentare il dado e il giunto si apre; stringerlo e il sigillo si riforma. Non viene tagliato nulla.

Un giunto è un raccordo monopezzo. Una volta che il tubo è fuso o saldato al suo interno, il giunto è permanente. Va bene in linea retta nessuno aprirà, ed è più piccolo ed economico. È la scelta sbagliata ovunque la linea abbia bisogno di assistenza.

La regola che diamo ai clienti: mettere un sindacato laddove verrà aperto un giunto più di una volta nella vita dell'impianto. In pratica questo significa:

  • All'ingresso e all'uscita delle pompe, valvole e filtri rimossi per manutenzione
  • Dove gli strumenti, gli occhiali o i punti di campionamento vengono sostituiti periodicamente
  • Dove l'apparecchiatura di un altro fornitore si connette a un ciclo di manutenzione diverso
  • Alle estremità di percorsi lunghi, in modo che una sezione possa essere sollevata senza tagliare

Leggere una specifica dell'Unione: cinque decisioni in una tabella

I codici articolo dell'unione si assomigliano ma descrivono raccordi molto diversi. Un raccordo PPH con fusione a bicchiere da 1,0 MPa con una tenuta EPDM e un raccordo PVDF con saldatura di testa da 1,6 MPa con una tenuta FPM non sono intercambiabili, anche quando il diametro esterno corrisponde.

Tabella 1: Le cinque decisioni relative alle specifiche da prendere prima di ordinare un raccordo per tubi in plastica.
Decisione Cosa controlla Opzioni tipiche
Materiale del corpo Compatibilità chimica, temperatura massima, purezza, resistenza Beta-PPH/PPH per applicazioni generiche su acqua e prodotti chimici; PPN dove serve più forza; PVDF per fluidi aggressivi, elevata purezza e temperature più elevate
Classe di pressione Pressione massima di esercizio mantenuta dal giunto alla temperatura di esercizio 1,0 MPa, 1,6 MPa, 6 MPa
Elastomero di tenuta Resistenza chimica e limite di temperatura della parte più morbida EPDM, FPM, EPDM con rivestimento in PTFE
Terminare la connessione Come si fissa il raccordo al tubo e quale attrezzatura è necessaria Fusione dell'incavo; saldatura di testa a bicchiere corta o prolungata; filettato femmina o maschio
Stile sindacale Come il giunto incontra il componente successivo Bocchettone doppio, bocchettone femmina singolo, bocchettone corpo flangiato

La selezione dei sigilli è il punto in cui iniziano la maggior parte dei problemi sindacali

Il corpo di un raccordo in plastica raramente si guasta; lo fa il sigillo. L'EPDM è l'impostazione predefinita per l'acqua, le acque reflue e molti prodotti chimici diluiti e gestisce bene gli agenti atmosferici in un'ampia fascia di temperature. L'FPM è adatto a oli, idrocarburi e mezzi più aggressivi e tollera temperature più elevate. Dove non funziona un singolo elastomero, un anello EPDM con rivestimento in PTFE unisce la resistenza chimica del PTFE con l'elasticità della gomma.

Due abitudini prevengono la maggior parte dei tempi di inattività legati alle tenute. Confermare la compatibilità con il mezzo, la concentrazione e la temperatura operativa reali, non con un nome chimico generale. E tenete in cantiere guarnizioni di ricambio per ogni dimensione di raccordo, perché un raccordo che non può essere risigillato è solo un raccordo costoso. Quando un giunto ha già perso, la modalità di guasto è solitamente visibile sull'anello: deformazione per compressione, un'intaccatura da un'estremità affilata del tubo, rigonfiamento o un anello spinto fuori dalla sua scanalatura. Questi sintomi si ripetono in tutta la pianta, quindi vale la pena leggerli piuttosto che limitarsi a sostituire le parti. Vedi queste note su guasti comuni degli O-ring e come identificarli rapidamente .

Corrispondenza dell'estremità dell'unione al sistema di tubazioni

La connessione terminale determina la modalità di installazione del raccordo e la quantità di resistenza originale del tubo mantenuta dal giunto.

Raccordi a presa

I manicotti riscaldati fondono insieme l'estremità del tubo e l'estremità del raccordo, creando una giunzione omogenea senza aggiunta di materiale. Questa è la scelta standard per le linee idriche e chimiche PPH e PPN con diametri moderati e l'opzione più veloce con il giusto strumento di fusione.

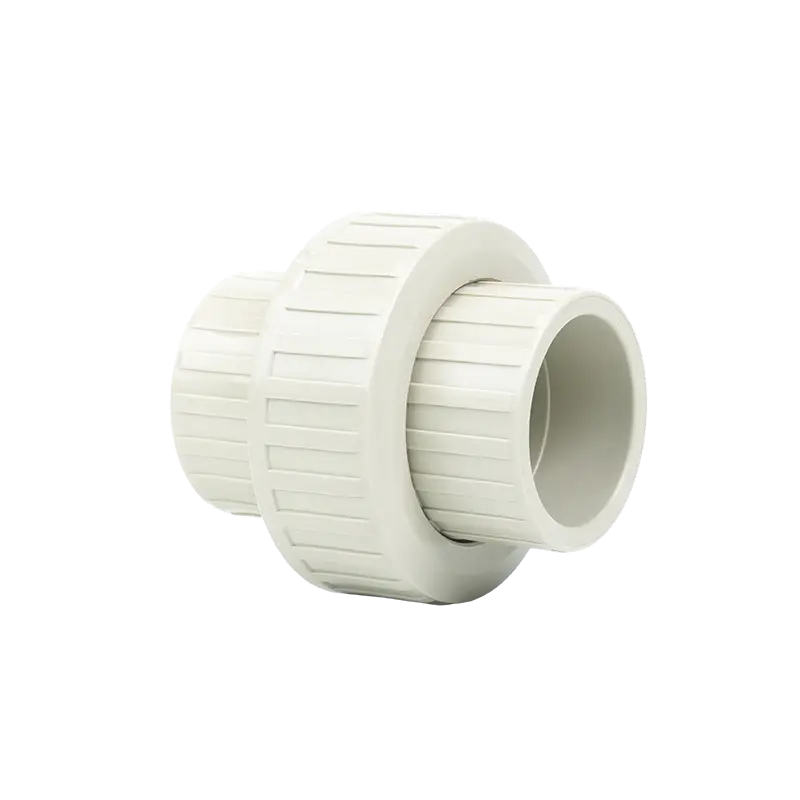

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal Raccordo per tubi con unione a fusione con presa β-PPH Guarnizione EPDM/FPM da 1,0 MPa Questo raccordo a presa per fusione è adatto a linee idriche o chimiche PPH e PPN di diametro moderato, con tenuta EPDM/FPM e valori nominali fino a 1,0 MPa. Visualizza il prodotto →

Raccordi a saldare di testa con presa prolungata

Laddove il tubo stesso è saldato di testa, solitamente nei diametri maggiori e nelle classi di pressione più elevate, anche le estremità del raccordo dovrebbero essere saldate di testa. Le estremità della presa estese forniscono alla saldatrice più materiale da trattenere e producono una saldatura più tollerante.

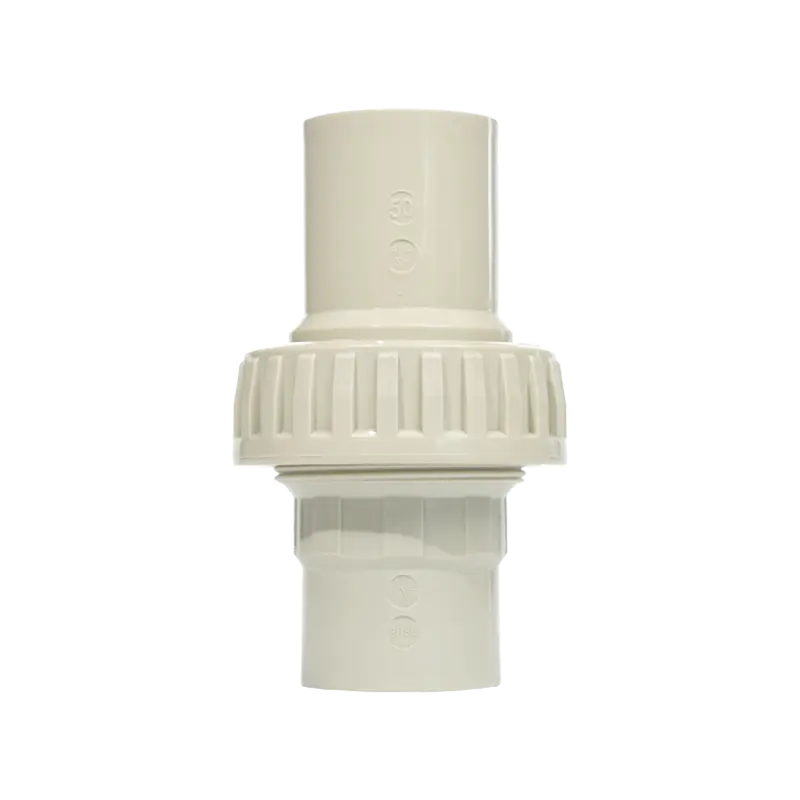

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM Raccordo con saldatura di testa a presa estesa β-PPH 1,0 MPa EPDM/FPM Per le linee PPH saldate di testa di diametro maggiore o a pressione più elevata, questo raccordo a presa estesa offre materiale di saldatura extra e un giunto più tollerante, con una resistenza nominale di 1,0 MPa. Visualizza il prodotto →

Raccordi filettati

Un singolo raccordo femmina si avvita direttamente su una porta maschio su una pompa, valvola o strumento, il che aiuta quando l'attrezzatura arriva con una connessione filettata. Le estremità filettate hanno limiti pratici di diametro e pressione e necessitano di nastro o pasta sulla filettatura, mai sulla faccia di tenuta del raccordo.

β-PPH Single Female Union with EPDM/FPM Seal Bocchettone Singolo Femmina β-PPH con tenuta in EPDM/FPM Si avvita su porte maschio di pompe, valvole o strumenti; la guarnizione EPDM/FPM offre una moderata resistenza agli acidi/alcali per tubazioni a fusione con bicchiere PPH da 1,0 MPa. Visualizza il prodotto →

I corpi dell'Unione provengono dagli stessi materiali del resto serie di raccordi per tubi in plastica , pertanto una valvola, un raccordo e un tubo su una linea possono condividere un unico grado e un'unica procedura di fusione.

Installazione e coppia: cinque cause di perdite

  1. Surriscaldamento durante la fusione. Troppo calore crea un tallone interno che restringe la canna e intrappola lo stress; troppo poco lascia un giunto freddo. Seguire la tabella riscaldante per il diametro e il materiale effettivi.
  2. Stringere eccessivamente il dado. Normalmente è sufficiente il serraggio manuale più una piccola rotazione finale. Una forza eccessiva deforma l'O-ring, rompe i dadi di grandi dimensioni e rende più difficile la manutenzione successiva.
  3. Una guarnizione spostata o disallineata. Un anello che esce dalla scanalatura non sigilla, qualunque sia la coppia applicata.
  4. Tubo non supportato. Un'unione che sostiene il peso di una campata non supportata è sottoposta a costante sollecitazione di flessione. Sostenere entrambi i lati vicino all'articolazione.
  5. Sigillante sulla faccia di tenuta. Il nastro o la colla appartengono solo alle estremità filettate; sulla faccia della tenuta contamina l'elastomero e crea un percorso di perdita.

Prova di pressione prima dell'isolamento, non dopo. Un sindacato che mantiene una pressione lavorativa pari a 1,5 volte per trenta minuti ha molte meno probabilità di sorprendere qualcuno all’avvio.

Una breve lista di controllo per gli appalti

  • Qualità del materiale adattata al tubo e confermata rispetto al mezzo reale
  • Classe di pressione pari a quella della tubazione, declassata per la temperatura di esercizio
  • Elastomero di tenuta indicato sul disegno o sull'ordine di acquisto, non lasciato al difetto del fornitore
  • Configurazione finale e dimensioni verificate rispetto allo standard dei tubi utilizzati in loco
  • Guarnizioni di ricambio ordinate insieme ai sindacati

Due segnali di allarme contano. Se l'organismo è citato come PPH generico senza grado e il sigillo è senza nome, non è possibile verificare ciò che arriva, il che rappresenta un rischio maggiore su una linea regolamentata o di alto valore rispetto a qualsiasi differenza di prezzo tra i fornitori.

FAQ: Raccordi per tubi in plastica nella pratica

È possibile riutilizzare un bocchettone per tubi in plastica dopo l'apertura?

Sì, se la filettatura del dado e entrambe le superfici terminali non sono danneggiate. Sostituire la guarnizione ovviamente, poiché gli elastomeri subiscono una deformazione di compressione e raramente sigillano bene una seconda volta.

Qual è la differenza tra un raccordo e una flangia?

Un giunto a flangia utilizza due facce della flangia, una guarnizione e un anello di bulloni. Un'unione utilizza un dado filettato e una guarnizione imperdibile. I sindacati sono più veloci e necessitano di meno spazio; le flange sono adatte a diametri più grandi e carichi più elevati.

Perché il mio sindacato ha perso terreno dopo un servizio di routine?

Di solito la guarnizione veniva spostata, pizzicata o sostituita con l'elastomero sbagliato, oppure il dado veniva serrato al tatto. Controlla prima l'anello; il corpo è raramente la causa.

Specificare l'unione nello stesso modo in cui si specifica il tubo: materiale, classe di pressione, guarnizione, quindi connessione finale. Un raccordo è un pezzo di servizio, quindi sceglietelo per il tecnico che lo aprirà tra tre anni, non solo per l'installatore che lo monta oggi.

I corpi di unione appartengono alla stessa famiglia di materiali dei tubi, dei raccordi e delle valvole che li circondano. La nostra gamma beta-PPH, PPN e PVDF copre le classi 1,0 MPa, 1,6 MPa e 6 MPa utilizzate da questi sistemi e la produzione è supportata da 81 brevetti a dicembre 2024. Se stai lavorando su un elenco di linee e devi confermare un corpo di unione, una guarnizione o una configurazione finale, invia il disegno e i dettagli del supporto e noi lo abbineremo.
