Rapporto tra diametro del tubo, portata, portata, pressione

Innanzitutto portata = portata × diametro interno del tubo × diametro interno del tubo × π 4; quindi la portata e la portata possono sostanzialmente capire un altro parametro conoscendone uno.

Ma se si conosce il diametro del tubo D e la pressione all'interno del tubo P, si può calcolare la portata?

La risposta è: non riesci ancora a trovare la portata e la portata del fluido nel tubo. Immagina che ci sia una valvola all'estremità del tubo e, quando è chiusa, c'è pressione P nel tubo e la portata nel tubo è zero.

Pertanto, la portata nel tubo non è determinata dalla pressione nel tubo, ma dalla pendenza verso il basso della pressione nel tubo lungo il percorso. Quindi assicurati di indicare la lunghezza del tubo e qual è la differenza di pressione su entrambe le estremità del tubo per trovare la portata e la portata del tubo.

Se il rapporto tra pressione e portata in una tubazione è direttamente proporzionale dal punto di vista dell'analisi qualitativa, cioè maggiore è la pressione, maggiore è la portata. La portata è pari alla portata per la sezione. Per qualsiasi sezione del tubo, la pressione proviene da una sola estremità, cioè la direzione della pressione è unidirezionale e quando l'uscita è chiusa nella direzione della pressione (la valvola è chiusa), il fluido nel tubo si trova in uno stato proibito. Una volta aperta l'uscita, la sua portata è determinata dalla pressione nel tubo.

Per l'analisi quantitativa è possibile installare un manometro, un flussometro o misurare la capacità di flusso mediante esperimenti su modelli idraulici. Per la portata del tubo in pressione, è possibile ottenerla anche tramite calcolo e le fasi di calcolo sono le seguenti:

1. Calcolare la resistenza specifica S della tubazione. Se si tratta di un vecchio tubo in ghisa o di un vecchio tubo in acciaio, è possibile utilizzare la formula di Shevelev per calcolare la resistenza specifica della tubazione s=0,001736/d^5,3 oppure utilizzare s=10,3n2/d^5,33 per calcolare, oppure consultare la relativa tabella;

2. Determinare la differenza di prevalenza H=P/(ρg) tra le due estremità della tubazione. Se c'è una caduta orizzontale h (il che significa che l'estremità iniziale della tubazione è h più alta dell'estremità), allora H=P/(ρg) h

Nella formula: H: in m; P: è la differenza di pressione alle due estremità del tubo (non la pressione in una determinata sezione), P è in Pa;

3. Calcolare la portata Q: Q = (H/sL)^(1/2)

4, portata V=4Q/(3,1416 * d^2)

Dove: Q —— portata, in m^3/s;

H —— La differenza tra il carico d'acqua all'inizio e alla fine del tubo, in m;

L —— lunghezza dall'inizio alla fine del tubo, in m.

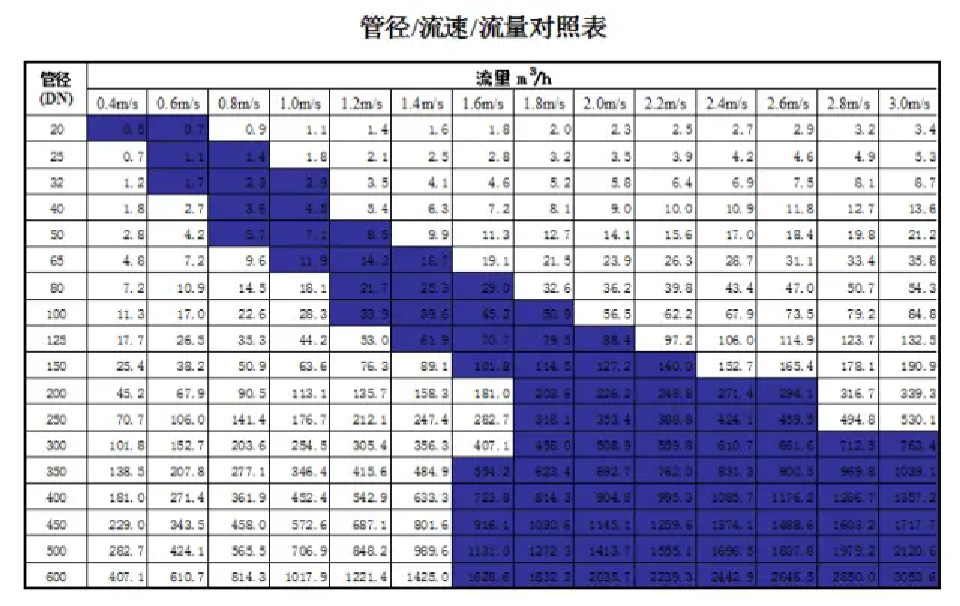

Nota: la riga superiore rappresenta la velocità del flusso

Il grande dato al centro della tabella sopra è il traffico

La riga più a sinistra è il diametro nominale del tubo dell'acqua

Domanda: "Quale dovrei scegliere con così tante portate?"

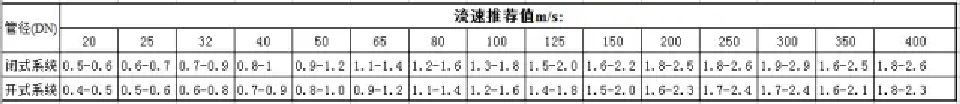

Non avere fretta... Guarda la tabella qui sotto (c'è differenza tra sistema aperto e sistema chiuso)
